Б) ЗРК с радиокомандной системой наведения при радиолокационном слежении за целью и ракетой

ЗРК "Роланд – 2"

Всепогодный ЗРК "Роланд -2" предназначен для поражения воздушных целей на высотах от 15 до 5500 м. в любое время суток в простых и сложных метеоусловиях.

Состоит на вооружении армий ФРГ, Франции.

ЗРК "Роланд -2" состоит из ЗУР в транспортно-курсовых контейнерах, импульсно-доплеровских РЛС обнаружения воздушных целей (=20–80 см) с системой опознавания "свой - чужой", РЛС сопровождения целей и ракет (1,7–1,9 см). Первая РЛС может обнаруживать цели на дальности до 18 км, вторая обеспечивает одновременное сопровождение цели и ракеты на дальности до 15 км.

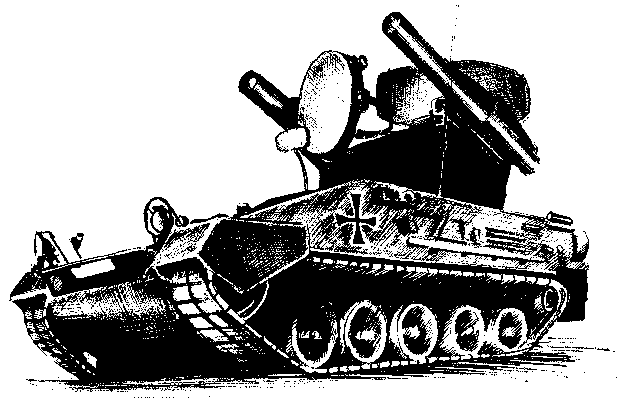

Рис.37. ЗРК "Роланд – 2".

Важным достоинством ЗРК "Роланд – 2", по сравнению с ЗРК "Роланд – 1", является то, что сопровождение цели и ракеты может осуществляться с помощью как РЛС, так и блока наведения (оптического прицела), при этом переключение с радиолокационного способа сопровождения на оптический и обратно возможно даже после пуска ракеты.

Как правило, когда позволяют условия видимости, предпочтение отдается оптическому способу, особенно при ведении стрельбы по целям, летящим на ПМВ, и в условиях применения противником средств радиопротиводействия.

На местности ЗРК "Роланд -2" располагается побатарейно (повзводно).

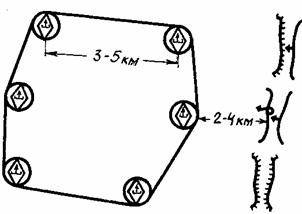

Рис.38. Размещение на местности зрп ЗРК "Роланд -2".

Таблица 15.

Основные тактико-технические данные ЗРК "Роланд – 2"

Dстр. макс./мин., м		6000/500
D эф. пораж. , м		4000
Hпораж. ц. макс./мин., м		5500/15
Vмакс. ракеты/цели, м/с		500/450
Количество одновременно обстреливаемых целей одним комплексом		1
tр, с		8 -12
Вероятность поражения цели одной ракетой		0,6
Vr мин. для обнаружения, м/с		50
РЛС обнаруж.	, см	20 - 80
	D обн. , км	18
РЛС сопровожд.	, см	1,7 - 1,9
	D обн. , км	15

Рис.39. Вероятность поражения воздушной цели одной ракетой ЗРК "Роланд-2"

Рис.40. Зоны пуска и поражения ЗУР "Роланд -2" в вертикальной (а), горизонтальной плоскостях (б).

Функционирование ЗРК "Роланд – 2"

РЛС обнаружения осуществляет поиск цели. В момент обнаружения цели звучат короткие звуковые сигналы, частота повторения которых соответствует частоте вращения антенны (1 Гц).

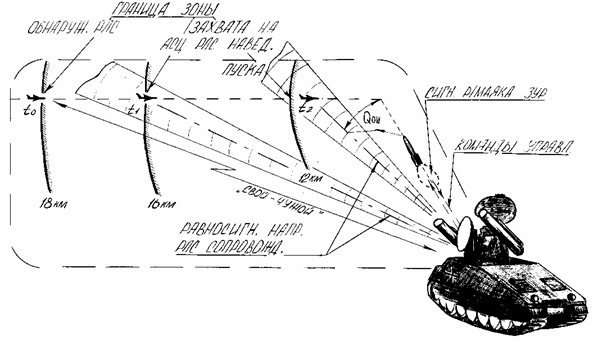

Рис.41. Функционирование системы управления ЗУР "Роланд – 2" (режим "Радар").

Командир расчета на экране индикатора наблюдает отраженные от цели сигналы и выбирает наиболее опасную цель, подводя к отметке от цели подвижную линейку угломерного инфракрасного устройства. Прицел оператора-наводчика, пусковые блоки и РЛС наведения разворачиваются в направлении к этой цели. Оператор ведет поиск цели по углу места, а командир расчета в это время опознает ее с помощью аппаратуры опознавания. При появлении светового сигнала, свидетельствующего о том, что цель находится в зоне пуска, командир расчета производит пуск ракеты. При прямом попадании в цель срабатывает контактный взрыватель. Когда ракета пролетает мимо цели, боевая часть подрывается с помощью неконтактного радиолокационного взрывателя, момент срабатывания которого согласован с диаграммой разлета осколков. В ЗРК "Роланд – 2" возможны три способа сопровождения цели и ракеты: радиолокационный, оптический и комбинированный.

Сильные стороны	Слабые стороны
– высокая мобильность; – наличие устройства опознавания "свой - чужой"; – возможность поражения целей на ПМВ; – достаточно высокая вероятность поражения неманеврирующей цели; – всепогодность.	– недостаточная помехозащищенность РЛС ЗРК от активных помех; – невозможность поражения целей на дальности менее 500 м; – невозможность поражения целей на высотах более 5500 м; – невозможность обнаружения воздушных целей на Vr < 50 м/с.

Способы использования слабых сторон ЗРК

для преодоления их противодействия :

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н > 5500 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Роланд – 3"

Является дальнейшим развитием ЗРК "Роланд -2". В отличие от последнего имеет новую ракету. Все элементы размещаются на шасси 10-т автомобиля. Более высокие характеристики получены за счет применения последних достижений в области электроники и твердых топлив.

Таблица 16.

Основные тактико-технические данные ЗРК "Роланд -3"

Dстр. макс./мин., м	8000/500
D эф. пораж. , м	–
Hпораж. ц. макс./мин., м	6000/15
Vмакс. ракеты/цели, м/с	620/–
Количество одновременно обстреливаемых целей одним комплексом	1
tр, с	4 -12
Вероятность поражения цели одной ракетой	0,6

Размещение на местности, функционирование ЗРК "Роланд – 3" такие же, как и у ЗРК "Роланд – 2".

Сильные стороны	Слабые стороны
– высокая мобильность; – наличие устройства опознавания "свой - чужой"; – достаточно высокий диапазон высот поражения; – всепогодность – достаточно высокая вероятность поражения.	– недостаточная помехозащищенность РЛС ЗРК от активных помех; – невозможность поражения целей на дальности менее 500 м и высотах более 6000 м; – невозможность обнаружения воздушных целей на Vr < 50 м/с.

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н > 6000 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Усовершенствованная Рапира" ("Рапира -2")

ЗРК "Усовершенствованная Рапира" предназначен для поражения низколетящих воздушных целей в любое время суток в простых и сложных метеоусловиях.

Находится на вооружении армии Великобритании.

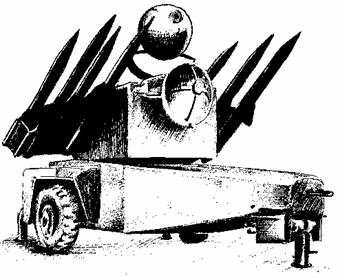

В состав ЗРК "Рапира – 2" входит пусковая установка с четырьмя ракетами, РЛС обнаружения воздушных целей, РЛС слежения за целью и ракетой, аппаратура системы опознавания, счетно-решающее устройство и передатчик команд наведения, выносной прибор управления, источник питания и боекомплект ракет.

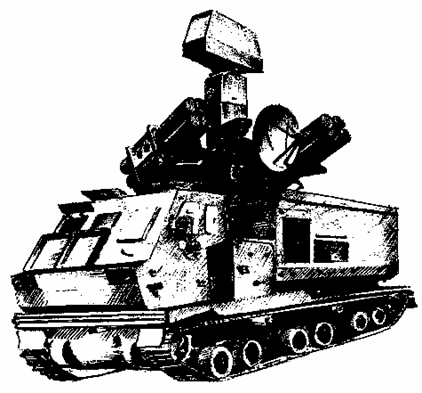

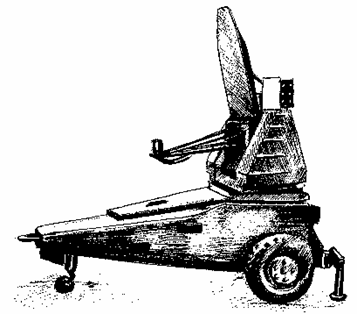

ЗРК "Рапира – 2" создан в двух вариантах: буксируемом и самоходном. В буксируемом варианте ЗРК РЛС DN181 смонтирована на полуприцепе, который перемещается с помощью автомобиля. В самоходном варианте – на плавающем гусеничном транспортере. При развертывании самоходного комплекса в боевое положение транспортер с пусковой установкой и транспортер с РЛС слежения за целью и ракетой располагаются друг от друга на удалении до 30 м.

Принцип работы системы управления такой же, как и ЗРК "Рапира -1" за исключением слежения за целью и ракетой, которое осуществляется с помощью РЛС, обеспечивающей измерение угла между линиями визирования цели и ракеты, на основе чего вырабатываются команды наведения.

На местности зрп ЗРК "Рапира -2" располагается побатарейно.

Рис.42. Размещение на местности зрп ЗРК "Рапира – 2"

Таблица 17.

Основные тактико-технические данные ЗРК "Рапира – 2"

Dстр. макс./мин., м		6500/700
D эф. пораж. , м		3500
Hпораж. ц. макс./мин., м		4000/15
Рмакс. т., м		6000
Vмакс. ракеты/цели, м/с		650/500
Количество одновременно обстреливаемых целей одним комплексом		1
tр, с		6 - 7
Боевая часть		оск. - фуг., полубронебойная
Вероятность поражения		0,5 - 0,6
РЛС обнаруж.	, см	6 - 18
Форма Декка	D обн. , км	11
РЛС сопровожд.	, мм	8 - 9
DN181 "Блайндфайр"	D обн. , км	9

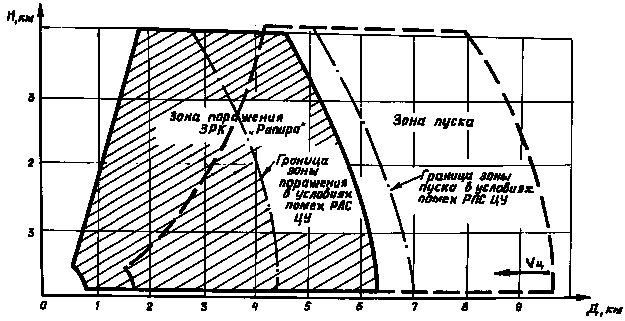

Рис.43. Зона пуска и поражения в вертикальной плоскости ЗРК "Рапира – 2".

Зона обстрела в горизонтальной плоскости круговая.

Функционирование ЗРК "Рапира -2"

После обнаружения цели производится ее опознавание. Если цель-противник, то подаются звуковой и световой сигналы тревоги, и по выработанным счетно-решающим прибором командам антенна станции сопровождения автоматически разворачивается по азимуту на цель. Оператор осуществляет переход на автосопровождение цели РЛС слежения за целью и сопровождает цель. При появлении светового сигнала, свидетельствующего о том, что цель находится в зоне пуска, оператор производит пуск ракеты. Сопровождение цели осуществляется до момента встречи ее с ракетой.

В условиях сильных помех, создаваемых радиолокационной станцией слежения за целью и ракетой, и при наличии визуальной видимости цели применяется оптический метод слежения за целью и ракетой. Причем оптическому методу при хорошей видимости отдается предпочтение даже и без помех.

Сильные стороны	Слабые стороны
– высокая мобильность самоходных ЗРК; – возможность поражения целей на ПМВ и в СМУ; – наличие системы опознавания "свой - чужой"; – достаточно высокая вероятность поражения неманеврирующей цели.	– недостаточная помехозащищенность РЛС ЗРК от активных помех; – невозможность поражения целей на дальности менее 700 м; – невозможность поражения целей на высотах более 4000 м; – сравнительно большое время развертывания из походного положения в боевое буксируемого комплекса "Рапира -2" (до 15 мин.)

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н > 4000 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Рапира -2000"

Зенитный ракетный комплекс "Рапира -2000" предназначен для борьбы с низколетящими воздушными целями, в том числе с крылатыми ракетами и зависшими вертолетами, в условиях активного применения противником средств РЭБ.

Начал поступать на вооружение частей и подразделений сухопутных войск и ВВС Великобритании в 1995 г.

Все оборудование ЗРК "Рапира -2000" размещается на трех унифицированных одноосных прицепах с автономными источниками электропитания. На одном из них смонтированы пусковая установка с восемью ЗУР и оптико-электронная (теплотелевизионная) станция сопровождения целей и ракет, а также радиочастотный передатчик команд наведения ЗУР, на втором – трехкоординатная РЛС обнаружения целей "Даггер", на третьем – моноимпульсная РЛС наведения ракет "Блайндфайр -2000".

Буксировка прицепов осуществляется тремя 4-т автомобилями повышенной проходимости, в кузовах которых транспортируется по 15 ЗУР. Кроме того, в состав комплекса входят два выносных пульта дистанционного управления стрельбой (командира и оператора), размещаемых на треногах.

В ЗРК "Рапира -2000" применяется одноступенчатая ЗУР "Рапира" МК2, выполненная по нормальной аэродинамической схеме.

ЗУР имеет твердотопливный двухрежимный двигатель.

Пусковая установка ЗРК "Рапира -2000" расчитана на размещение 8 ракет и оборудована гидравлической сервосистемой. Ее привод обеспечивает круговой обстрел в горизонтальной плоскости и поворот направляющих с ЗУР по углу места от -5 до +60⁰ в вертикальной плоскости.

Для повышения эффективности стрельбы в условиях применения средств РЭБ на ПУ размещена оптико-электронная станция сопровождения целей и ракет. Она состоит из тепловизионного и телевизионного устройств, обеспечивающих автоматическое сопровождение выбранной для обстрела цели и наводимых на нее ЗУР.

Когерентно-импульсная РЛС с доплеровской обработкой сигналов "Даггер" позволяет обнаруживать и сопровождать по трем координатам до 75 воздушных целей одновременно, а также оценивать степень их угрозы в сложной помеховой обстановке.

При обнаружении атаки противорадиолокационной ракеты станция автоматически отключается.

"Даггер" оборудована системой опознавания "свой - чужой", которая кроме выполнения своей основной функции, может использоваться для уточнения координат сопровождаемых целей. Тактико-технические характеристики РЛС:

– дальность обнаружения целей — 20 км;

– диапазон рабочих частот — 10 - 20 ГГц;

– ширина диаграммы направленности по азимуту — 2⁰.

РЛС "Блайндфайр -2000" обеспечивает автоматическое сопровождение воздушных целей и наведение на них ЗУР в любое время суток независимо от погодных условий.

Являясь модернизированным вариантом РЛС DN-181 комплекса "Рапира -2", она имеет более высокие скрытность работы и помехозащищенность за счет использования сигнала с линейной частотной модуляцией. Метод наведения ЗУР заключается в выработке станцией "Блайндфайр -2000" сигнала, пропорционального угловому отклонению ракеты от линии визирования цели, который затем преобразуется в команды управления. Тактико-технические характеристики РЛС "Блайндфайр":

– дальность обнаружения целей — 12 км;

– рабочая частота — 30 - 40 ГГц.

Использование в комплексе двух независимых передатчиков команд (на станции "Блайндфайр -2000" и пусковой установке), а также двух устройств сопровождения (оптико-электронное и радиолокационное) позволяет производить обстрел двух целей одновременно.

На местности ЗРК "Рапира -2000" размещается побатарейно, как и ЗРК "Рапира-2".

Таблица 18.

Основные тактико-технические данные ЗРК "Рапира -2"

Dстр. макс./мин., м		8000/500
Hпораж. ц. макс./мин., м		4000/15
Рмакс. т., м		5500
Vмакс. ракеты/цели, м/с		700/500
Количество одновременно обстреливаемых целей одним комплексом		2
tр, с		5
Боевая часть		оск.-фуг., полуброн.
Вероятность поражения		0,6
РЛС обнаруж.	, см	15 - 30
"Даггер"	D обн. , км	20
РЛС навед. ракет	, см	12
"Блайндфайр -2000"	D обн. , км	9 - 10

Функционирование ЗРК "Рапира -2000" аналогично ЗРК "Рапира -2".

Обработка информации, поступающей от РЛС "Даггер" или через единую сеть ПВО, пуск ракет и их наведение осуществляются автоматически с помощью специальной ЭВМ. Однако в случае необходимости оператор может самостоятельно выявить наиболее опасную цель и произвести ее обстрел в ручном режиме. Кроме того, наличие специального прицельного устройства позволяет расчету ЗРК определять координаты (азимут и угол места) визуально обнаруженной цели (иногда другие источники информации отсутствуют) и передавать их на одно из средств сопровождения.

Сильные стороны	Слабые стороны
– возможность поражения целей на ПМВ и в СМУ; – возможность одновременного обстрела одним комплексом двух целей; – наличие системы опознавания "свой - чужой"; – достаточно высокая вероятность поражения неманеврирующей цели; – высокая скрытность работы.	– недостаточная помехозащищенность РЛС ЗРК от пассивных помех; – невозможность поражения целей на дальности менее 500 м; – невозможность поражения целей на высотах более 4000 м; – сравнительно большое время развертывания из походного положения в боевое (до 15 мин.).

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н > 4000 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Кроталь"

Зенитный ракетный комплекс "Кроталь" предназначен для поражения низколетящих воздушных целей в любое время суток, в любых метеоусловиях.

Находится на вооружении армии Франции.

Рис.46. ЗРК "Кроталь".

Комплекс включает: пусковую установку с четырьмя ракетами, РЛС сопровождения цели и ракеты, оптический прицел и цифровое устройство слежения за ракетой на начальном участке траектории, размещенные на одном бронеавтомобиле, а также РЛС обнаружения и целеуказания, установлен-ную на другом автомобиле.

РЛС обнаружения и целеуказания (имп.-доплер.) обеспечивает работу нескольких пусковых установок и способна одновременно сопровождать 12 воздушных целей. РЛС сопровождения цели и ракеты (имп.) способна одновременно сопровождать только одну цель и наводить на эту цель одновременно одну или две ракеты.

На местности при прикрытии войск и объектов зрп располагается побатарейно.

Рис.47. Размещение на местности зрп ЗРК "Кроталь".

Таблица 19.

Основные тактико-технические данные ЗРК "Кроталь"

		4000
, м/с
Количество одновременно обстреливаемых целей одним комплексом.		1
Боевая часть		оск.-фуг.
		6-10
Вероятность поражения цели одной ракетой		0,75
РЛС обн.		7,5 – 15
"Мирадор"– 2		18
РЛС сопр.		1,6 – 2,4

Добн., км

16

Рис.48. Зона пуска и поражения ЗРК "Кроталь" в вертикальной плоскости.

В горизонтальной плоскости зона поражения круговая.

Функционирование ЗРК "Кроталь"

После старта ракета с помощью инфракрасного устройства выводится в луч слежения за целью и ракетой. В дальнейшем принцип наведения ракеты на цель существенного отличия от принципа, применяемого в ЗРК "Роланд-2", не имеет. Слежение за целью при хорошей видимости может также осуществляться оператором с помощью оптического прицела.

Сильные стороны	Слабые стороны
– высокая мобильность; – возможность поражения целей на ПМВ и в СМУ; – наличие системы опознавания; – возможность наведения на одну цель 1-2 ракет одновременно; – высокая вероятность поражения неманеврирующей цели.	– недостаточная помехозащищенность РЛС от активных помех; – невозможность поражения целей на высотах более 5000 м; – невозможность поражения целей на дальностях менее 1000 м.

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н>5000 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Оса"

ЗРК "Оса" предназначен для уничтожения воздушных целей на догонных и встречных курсах на высотах до 5000 м и дальностях до 10000 м.

Стоит на вооружении армий стран-участниц бывшего Варшавского Договора и СССР.

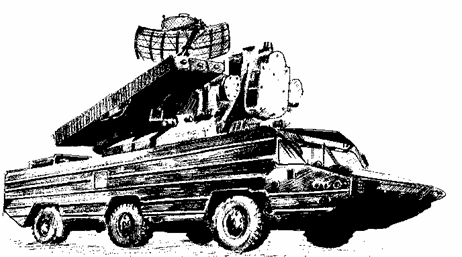

В состав ЗРК "Оса" входят боевые средства, включающие боевую машину и зенитные управляемые ракеты.

Боевая машина является огневой единицей. В ее состав входят: РЛС обнаружения воздушных целей с НРЗ; РЛС сопровождения целей; двухканальная станция визирования ракет; двухканальная станция передачи команд; счетно-решающий прибор; пусковое устройство и система стартовой автоматики; аппаратура функционального контроля; телевизионный оптический визир (ТОВ); система электропитания, колесное самоходное шасси.

ЗУР комплекса двухступенчатая, работает на твердом топливе, с неконтактным радиовзрывателем и фугасной боевой частью. Управление полетом ракеты осуществляется посредством команд, вырабатываемых СРП и передаваемых на ракету станцией передачи команд. На пусковом устройстве размещается 4-5 ракет.

Таблица 20.

Основные тактико-технические данные ЗРК "Оса"

Курсовой параметр, м		6000
Vмакс цели, м/с		500
		15
Количество одновременно обстреливаемых целей		1
Боевая часть		фуг.
Вероятность поражения неманевр. цели одной ракетой		0,4 – 0,65
Станция	Режим работы	имп.
обнаружения целей

Функционирование ЗРК "Оса"

ЗРК "Оса" на месте или в движении с помощью станции обнаружения целей ведет непрерывный круговой обзор воздушного пространства. После обнаружения цели определяется ее государственная принадлежность с помощью НРЗ и принимается решение на ее обстрел. Боевая машина занимает стартовую позицию и останавливается. При помощи станции обнаружения целей выдается целеуказание на станцию сопровождения целей, которая осуществляет захват и автосопровождение цели по угловым координатам и дальности. СРП определяет зону пуска, одновременно выдаются команды на подготовку ракет к пуску. При вхождении цели в зону пуска производится ее обстрел одной или двумя ракетами. После пуска по командам с СРП станции визирования ракет осуществляют захват ракет и их автосопровождение. Управляемый полет ракеты начинается после разгона ракеты до такой скорости, при которой рули становятся эффективными. СРП вырабатывает команды управления, которые станцией передачи команд кодируются и посылаются на ракету.

При достижении значения разности текущих дальностей цели и ракеты в 150 м СРП вырабатывает разовую команду включения радиовзрывателя ракеты. Радиовзрыватель подает сигнал на подрыв боевой части.

Сильные стороны	Слабые стороны
– высокая мобильность; – возможность поражения целей на ПМВ и в СМУ; – наличие системы опознавания; – возможность наведения на одну цель 1-2 ракет одновременно.	– недостаточная помехозащищенность импульсной станции обнаружения цели; – невозможность поражения целей на Н>5000 м; – невозможность поражения целей на дальностях менее 1500 м.

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н>5000 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Тор", "Тор-М1"

Дивизионный автономный самоходный зенитный ракетный комплекс "Тор" (Тор‑М1") предназначен для борьбы с пилотируемой авиацией и авиационными средствами поражения (ракетами "воздух - земля", АБ типа "Уоллай", КР типа ASALM и ALCM, ДПЛА типа BGM-34).

Находится на вооружении армий стран-участниц бывшего Варшавского Договора и СССР.

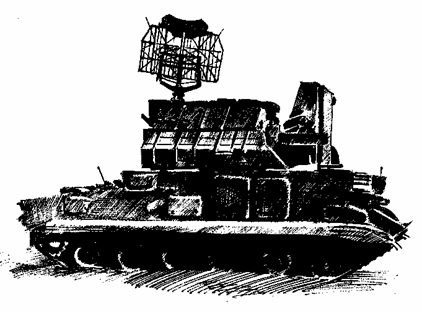

ЗРК "Тор" смонтирован на базе боевой машины 9А330 и имеет в своем составе:

– станцию обнаружения целей (СОЦ) с системами опознавания их государст-венной принадлежности;

– станцию наведения (СН), с одним целевым каналом, двумя ракетными каналами и каналом координатора захвата ЗУР;

– специальную ЭВМ;

– пусковое устройство, обеспечивающее вертикальный поочередный старт восьми ЗУР, находящихся на боевой машине, а также аппаратуру различных систем.

ЗРК "Тор" поступил на вооружение в 1986 г. Частично унифицированный с ЗРК "Тор" комплекс "Кинжал" поступил на вооружение кораблей спустя еще 3 года. Одновременно с принятием на вооружение ЗРК "Тор" начались работы по его модернизации и в 1991 г. принят на вооружение ЗРК "Тор-М1" (9К331). На вооружение поступают три варианта ЗРК: самоходный – "Тор-М1ТА", буксируемый – "Тор-М1ТБ", стационарный – "Тор-М1ТС".

В результате модернизации в ЗРК был введен второй целевой канал, в ЗУР применена боевая часть из материала с повышенными поражающими характеристиками, реализовано модульное сопряжение ЗУР с боевой машиной, увеличение зоны и вероятности поражения низколетящих целей, обеспечено сопряжение боевой машины с унифицированным батарейным командирским пунктом "Ранжир" для обеспечения управления боевыми машинами в составе батареи.

Станция обнаружения целей – когерентно-импульсная РЛС кругового обзора сантиметрового диапазона волн с частотным управлением лучом по УМ. Луч (парциал) шириной 4⁰ по УМ и 1,5⁰ по азимуту может занимать 8 положений угломестной плоскости, перекрывая сектор в 32⁰. Может производиться одновременный обзор по УМ в трех парциалах. Основной режим работы предусматривает темп обзора зоны обнаружения за 3 с, причем нижняя часть зоны просматривается дважды. В случае необходимости можно обеспечить обзор пространства в трех выбранных парциалах с темпом 1с. Разрешающая способность станции обнаружения целей 1,5⁰ - 2⁰ по А⁰, 4⁰ по УМ и 200 м по дальности.

Станция наведения – когерентно-импульсная РЛС сантиметрового диапазона волн с малоэлементной фазированной антенной решеткой (ФАР), формирующей луч шириной 1⁰ по азимуту и углу места и обеспечивающей электронное сканирование луча в соответствующих плоскостях. Станция обеспечивает поиск цели в секторе 3⁰ по азимуту и 7⁰ по углу места, автосопровождение одной (двух) целей по трем координатам моноимпульсным методом, пуск одной или двух ЗУР (с интервалом 4с.) и их наведение. Разрешающая способность станции наведения не хуже 1⁰ по азимуту и углу места, 100 м по дальности. Среднеквадратические ошибки автосопровождения истребителя составляют не более 0,3 д.у. по азимуту и по углу места, 7 м по дальности и 30 м/с по скорости. Среднеквадратические ошибки сопровождения ЗУР по азимуту и УМ – того же порядка, а по дальности – не более 2,5 м.

Таблица 21.

Основные тактико-технические данные ЗРК типа "Тор"

Наименование	"Тор"	"Тор-М1"
Рмакс., м	6000	6000
Число целевых каналов	1	2
Время развертывания (свертывания), мин.	3	3
Боевая часть	оск.-фуг.	оск.-фуг.
Вероятность поражения истребителя одной ЗУР	0,26 – 0,75	0,45 – 0,8

Функционирование ЗРК "Тор"

На индикаторе унифицированного батарейного командного пункта "Ранжир" отображается до 24 целей по данным от вышестоящего КП (КП полка или ПУ начальника ПВО дивизий) и до 16 целей по данным боевых машин своей батареи. Отображается также не менее 15 наземных объектов, с которыми пункт ведет обмен информацией. Работное время батарейного КП в полуавтоматическом режиме по одной цели не более 5 с. На пункте обеспечивается возможность работы с неавтоматизированным планшетом воздушной обстановки и топографической картой.

Информация, принимаемая от боевых машин и других источников, отображается на индикаторе в виде точек с формулярами целей (госпринадлежность, номер цели и т. п.). Кроме того, на экране индикатора высвечивается положение реперной точки, вышестоящего КП, РЛС и зоны поражения боевых машин.

Унифицированный батарейный КП осуществляет целераспределение между боевыми машинами, выдачу им целеуказаний и при необходимости – команд запрета стрельбы.

На экране командира боевой машины высвечиваются цели в виде точек с характеризующими величину и направление скорости ее движения векторами, рядом с которыми отображаются формуляры, содержащие номер трассы, номер цели по степени опасности, номер парциала, в котором находится цель, и признак производимой операции (поиск, сопровождение и т. д.).

После обнаружения цели и взятия на автосопровождение ее станцией наведения производится пуск одной или двух ЗУР (с интервалом 4 с) и их наведение на цель (цели).

Передача на борт ЗУР команд осуществляется единым передатчиком станции через ФАР. Эта же антенна обеспечивает за счет электронного сканирования луча одновременное измерение координат цели (целей) и наводимых на нее (их) ракет.

Ракеты находятся в антенно-пусковом устройстве боевой машины и запускаются вертикально с помощью пороховых катапульт со скоростью около 25 м/с. Склонение ЗУР на заданный угол, величина и направление которого вводится перед стартом в автопилот со станции наведения, осуществляется до запуска двигателя в результате истечения продуктов сгорания специального газогенератора.

Запуск двигателя ЗУР осуществляется на высоте 16 - 21 м от земли (либо по истечении заданной односекундной задержки от старта, либо по достижении угла отклонения оси ракеты от вертикали 50⁰). После запуска начинается разгон скорости ракеты, которая на дальности 1,5 км составляет 700 - 800 м/с. Подрыв ракеты производится с помощью радиовзрывателя.

Сильные стороны

Слабые стороны

– возможность наведения на цель двух ракет одновременно для ЗРК "Тор"; – возможность обстрела ЗРК "Тор-М1" двух целей одновременно; – всеракурность; – всепогодность; – наличие аппаратуры определения госпринадлежности; – достаточно большой диапазон высот, дальностей поражения; – возможность поражения сверхзвуковых целей; – способность защищаться от противорадиолокационных ракет путем их обнаружения и поражения своими ЗУР; – возможность обнаруживать зависшие над землей и стоящие на земле с вращающимися винтами вертолеты; – высокая вероятность обнаружения и поражения воздушных целей; – возможность поражения малоразмерных воздушных целей.

– снижение возможностей ЗРК в условиях пассивных и активных помех; – невозможность поражения воздушных целей на дальностях менее 1500 м до ЗРК.

Способы использования слабых сторон ЗРК "Тор"("Тор-М1")

для преодоления их противодействия:

1. Использование пассивных помех.

2. Выполнение полетов на ПМВ с использованием рельефа местности.

3. Выполнение полетов на Н>6000 м.

4. Обход районов прикрытых ЗРК "Тор" на курсовом параметре не менее 6000 м.

2.1.4. ЗРК с наведением по лучу лазера

ПЗРК RB-70

Зенитный ракетный комплекс RB-70 предназначен для поражения низколетящих воздушных целей в условиях визуальной видимости.

Находится на вооружении армий Норвегии, Швеции.

ПЗРК RB-70 состоит из пускового контейнера, блока наведения, включающего оптический прицел, лазерный передатчик. На ракете – лазерное приемное устройство.

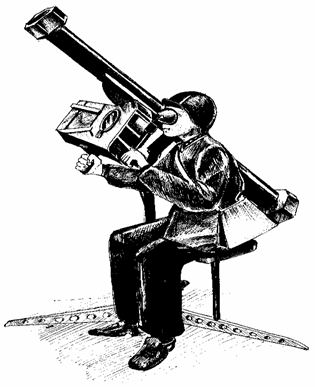

Рис.51. ПЗРК RB-70

Таблица 22.

Основные тактико-технические данные ПЗРК RB-70

	3000
Количество одновременно обстреливаемых целей .	1
	10 – 15
Боевая часть	Осколочная
Вероятность поражения неманеврирующей цели	0,3 – 0,5

Функционирование ПЗРК RB-70

Обнаружив визуально воздушную цель, оператор накладывает перекрестие оптического прицела на цель. После того, как цель войдет в область стрельбы, он осуществляет пуск ракеты, удерживая цель в перекрестии. Лазерный передатчик формирует лазерный луч наведения, который принимается лазерным приемным устройством ракеты, анализируется и в качестве управляющих команд подается на рули управления ракеты.

Сильные стороны	Слабые стороны
– скрытность наведения; – невозможность подавления помехами; – высокая мобильность.	– невозможность использования ПЗРК без визуальной видимости цели; – невозможность поражения целей на Н>3000 м.

Способы использования слабых сторон ПЗРК RB-70

для преодоления их противодействия:

1. Выполнение полетов в облаках, при дожде или ночью.

2. Выполнение полетов на Н>3000 м.

2.2. Зенитные пушечно-ракетные комплексы

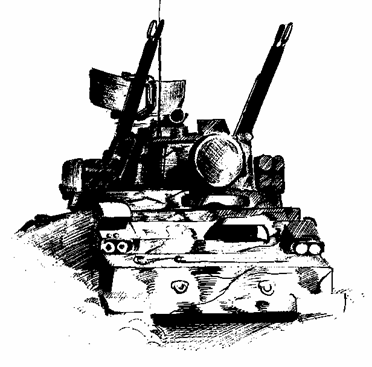

ЗПРК "Тунгуска"

Зенитный пушечно-ракетный комплекс "Тунгуска" предназначен для поражения самолетов и вертолетов противника, действующих на предельно малых, малых и средних высотах со скоростями до 500 м/с, с перегрузками до 7 ед. Он может использоваться для борьбы с наземными целями.

Состоит на вооружении армий стран-участниц, бывшего Варшавского Договора и СССР.

В состав ЗСУ входят следующие основные элементы и устройства:

– пушечное вооружение;

– ракетное вооружение;

– радиолокационная сис-тема;

– цифровая вычислитель-ная система;

– оптический прицел с системой наведения и стабилизации;

– силовые гидравлические приводы наведения оружия;

– система измерения углов качки и курса;

– система связи и др. аппаратура и устройства.

Пушечное вооружение предназначено для поражения воздушных и наземных целей снарядами. Оно состоит из двух 30-мм автоматов.

Ракетное вооружение предназначено для наведения ракеты на цель и ее поражение. В состав ракетного вооружения входит полуавтоматическая радиокомандная система наведения ракеты и ЗУР.

Таблица 23.

Основные тактико-технические данные ЗПРК "Тунгуска"

Пушечное вооружение
Dстр. макс./мин., м		4000/200
Макс. курсовой параметр, м		2000
Hпораж., м		3000
V ц.макс., м/с		500
Боекомплект, выстрелов		1936
Вероятность поражения цели		0,4 - 0,9
Ракетное вооружение
Dстр. макс./мин., м		8000/2500
Макс. курсовой параметр, м		4000
Hпораж. макс./мин., м		3500/15
V ц.макс., м/с		500
Вероятность поражения цели		0,5 - 0,9
Количество ракет на ПУ ЗСУ		8
РЛС обнаруж.	Режим работы	имп.
РЛС сопровожд.	Добн.(Н=25–3500м.), км.	16 - 18
D эф. пораж. наземных слабобронированных целей, м		2000

Функционирование ЗПРК "Тунгуска"

При обстреле цели ракетами применяется режим сопровождения цели по угловым координатам с помощью оптического визира. При появлении цели в поле зрения оптического прицела наводчик переходит к ее сопровождению и с помощью датчика команд управляет приводами прицела таким образом, чтобы свести к нулю рассогласование между "маркой" прицела и целью.

После схода ракеты с пусковой установки она делает дугообразный выход на траекторию и попадает в поле зрения оптического пеленгатора аппаратуры выделения

координат (АПК). По световому сигналу от трассера ракеты в АПК вырабатываются угловые координаты ракеты относительно линии визирования, которые поступают в цифровую вычислительную систему, где вырабатываются команды управления и передаются через шифратор на ракету.

Сильные стороны	Слабые стороны
– высокая мобильность; – возможность применения пушечного и ракетного вооружения; – возможность поражения целей на ПМВ; – возможность использования по наземным целям.	– невозможность использования в СМУ; – недостаточная помехозащищенность; – невозможность поражения целей на курсовых параметрах более 4000 м и высотах более 3500 м.

Способы использования слабых сторон ЗПРК

для преодоления их противодействия:

1. Выполнение полетов на H > 3500 м.

2. Применение групповых и индивидуальных средств РЭБ.

3. Выполнение полетов в СМУ.

4. Выполнение в зоне поражения противоракетных и противозенитных маневров.
