ЗРК "Чапарэл" ("Ус. Чапарэл")

ЗРК "Чапарэл" предназначен для поражения воздушных целей на догонных и встречных курсах, летящих со скоростью до 310 м/с, при благоприятной фоновой обстановке.

Состоит на вооружении армии США.

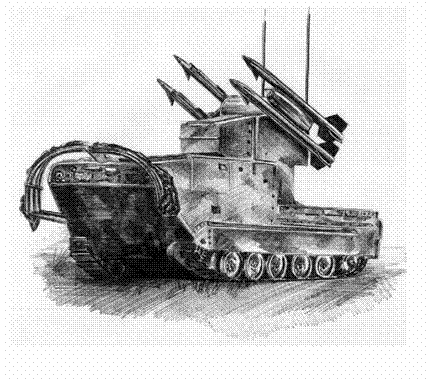

Рис. 21. ЗРК "Ус. Чапарэл".

ЗРК "Чапарэл" представляет собой огневой комплекс, смонтированный на самоходном гусеничном шасси, включающий ПУ с четырьмя направляющими для ЗУР с ИКГСН, усовершенствованные ЗУР типа "Сайдвиндер", оптический прицел, приборы управления стрельбой. На четыре пусковые установки выделяется одна РЛС целеуказания.

Организационно ЗРК "Чапарэл" входит в состав смешанных дивизионов "Чапарэл"– "Вулкан", "Чапарэл"– "Стингер".

На местности смешанные дивизионы располагаются побатарейно.

Рис.22. Расположение батареи ЗРК "Чапарэл" на местности.

Основные тактико-технические данные ЗРК "Чапарэл" приведены в таблице, зоны захвата и поражения, вероятность поражения самолета одной ракетой ЗРК "Чапарэл" показаны на рисунках 23, 24.

Таблица 6.

Основные тактико-технические данные ЗРК "Чапарэл"

Д стр , м.
Д пораж. эф., м.		3000
Н пораж., м.
V макс., м\с
Количество одновременно обстреливаемых целей одним комплексом		1
t p, с		8,5
Скорострельность, ракет \ мин		4
Вероятность поражения цели одной ракетой		0,5
РЛС целеуказ.	λ,см	22 – 24
AN \ MPQ –32	Д обн., км.	20

Рис. 23. Вероятность поражения самолёта одной ракетой ЗРК "Чапарэл".

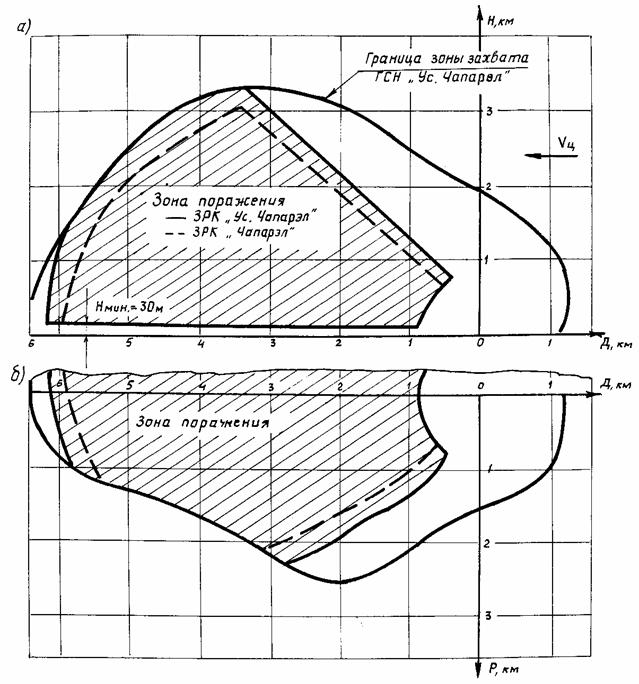

Рис. 24. Зоны захвата и поражения ЗРК "Чапарэл", "Ус. Чапарэл"

в вертикальной (а), горизонтальной (б) плоскости.

Функционирование ЗРК

Целеуказание осуществляется по проводной (EPLRS) или УКВ радиосвязи от системы обнаружения и опознавания АСУ "FAADS ² I" с дальностью обнаружения РЛС AN/TPQ-32 А до 20 км или от ближайшего дивизиона ЗРК "Хок". .

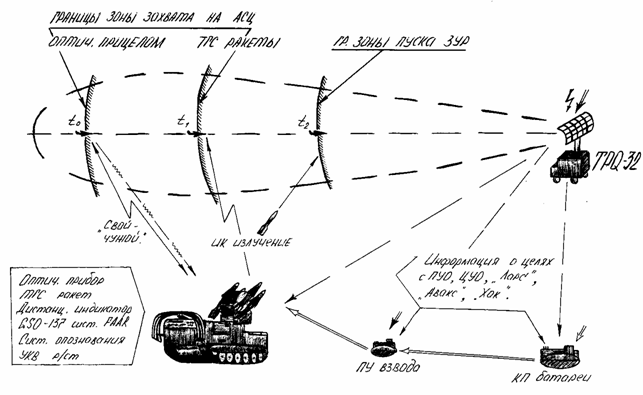

Рис.25. Функционирование системы управления ЗРК "Чапарэл"

Целеуказание о воздушной цели для ЗРК "Чапарэл" осуществляется от РЛС

AN \ ТPQ – 32 (одна на 4 ПУ).

Наведение ПУ на цель и прицеливание осуществляется оператором с помощью оптического устройства при визуальной видимости цели. Цель сопровождается через оптический прицел, синхронно с которым поворачивается и ПУ, до момента захвата ее ИК ГСН ракеты. Получив сигнал о захвате цели ИК ГСН и убедившись, что она вошла в зону пуска, оператор осуществляет пуск ракеты.

Сильные стороны	Слабые стороны
– высокая мобильность; – малое время реакции; – всеракурсность ЗРК "Ус. Чапарел"; – возможность поражения воздушных целей на ПМВ.	– недостаточная помехозащищенность головок самонаведения от помех; – невозможность применения ЗРК ночью и в СМУ; – невозможность поражения самолетов на Н >3000 м.

Способы использования слабых сторон ЗРК "Чапарэл"

для преодоления их противодействия:

1. Обстрел ЛТЦ .

2. Уход самолетов в сторону солнца или в облака.

3. Полеты ночью и в СМУ.

4. Выполнение полетов на Н > 3000 м.

ЗРК "Стрела–1" ("Стрела – 1М")

Зенитный ракетный комплекс "Стрела–1" ("Стрела – 1М") предназначен для поражения низколетящих воздушных целей летящих со скоростями 220-310 км/ч.

Находится на вооружении армий стран-участниц бывшего Варшавского Договора и СССР, Ирана, Сирии, Вьетнама, Алжира, Анголы, Египта и др.

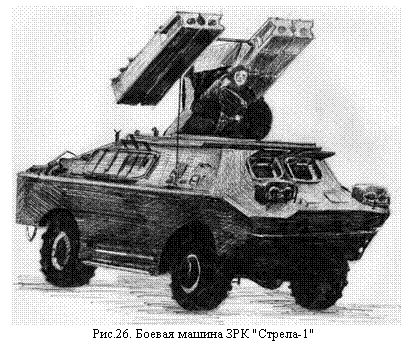

Боевая машина 9А31 ЗРК "Стрела-1"(" Стрела-1М") оснащена пусковой установкой с размещенными на ней четырьмя ЗУР в транспортно-пусковых контейнерах, аппаратурой запуска ЗУР, оптическими средствами обнаружения и прицеливания, а также средствами связи. ЗРК "Стрела-1"(" Стрела-1М") применяются в дополнение к зенитной самоходной установке "Шилка"(как правило зрабатр. "Стрела-1"– "Шилка").

В отличие от ЗРК "Чапарэл" на ракете используется не ИК (тепловая), а фотоконтрастная ГСН.

Таблица 7.

Основные тактико-технические данные ЗРК типа "Стрела-1"

Наименование	"Стрела-1"	"Стрела-1М"
Д пораж. , м.
Н пораж., м.
Рмакс., м	3000	3500
V макс., м/с Навстречу / вдогон.
Число целевых каналов	1	1
t p, с	8,5	8,5
Боевая часть	оск. –фуг.	оск. –фуг.
Вероятность поражения Навстречу / вдогон	0,15-0,64/0,52-0,65	0,15-0,68/0,58-0,66

Функционирование ЗРК"Стрела-1"

При получении целеуказания или при самостоятельном визуальном обнаружении цели стрелок-оператор наводит ПУ с ЗУР на цель, используя для повышения точности оптический визир. Одновременно включается питание борта первой ЗУР (через 5с – второй ЗУР) и открывается крышка транспортно-пусковых контейнеров. Услышав звуковой сигнал о захвате цели ГСН и, визуально оценив момент входа цели в зону пуска, оператор нажатием кнопки "Пуск" осуществляет старт ракеты. Стрельба ведется по принципу "выстрелил и забыл".

Боевая работа ЗРК "Стрела – 1М" имеет некоторые особенности по сравнению с автономной ракетой комплексов "Стрела –1". Все комплексы в составе взвода ориентируются на местности в единой системе координат для зрабатр "Стрела–1"– "Шилка". Между боевыми машинами поддерживается радиосвязь. Командир ЗРК по световому и звуковому индикаторам кругового обзора контролирует радиотехническую обстановку в зоне действия пассивного радиопеленгатора.

При появлении световых и звуковых сигналов командир оценивает госпринадлежность цели и после принятия решения о принадлежности сигнала к РЛС самолета противника по внутренней связи сообщает оператору своей боевой машины, командиру батареи и остальным боевым машинам взвода ЗРК направление на цель. Командир батареи осуществляет целераспределение между машинами взводов ЗРК и ЗСУ. Получив информацию о цели, оператор включает систему точного пеленгования, разворачивает ПУ на цель и, убедившись в принадлежности сигнала к средствам противника, с помощью синхронных сигналов на световом индикаторе и в шлемофоне сопровождает цель до попадания ее в поле зрения оптического визира, а затем наводит ПУ с ракетами на цель. Аппаратура пуска устанавливается в режим "Автомат". При подходе цели к зоне пуска оператор производит пуск ЗУР. Предусмотренные в комплексе режимы работы "Вперед"–"Назад" позволяют оператору в зависимости от типа, скорости и положения цели относительно комплекса осуществлять стрельбу навстречу или вдогон.

Сильные стороны	Слабые стороны
– способность ведения стрельбы как навстречу цели, так и вдогон; – наличие аппаратуры опознавания "свой-чужой"; – возможность поражения цели на околозвуковых скоростях полета; – возможность поражения цели на ПМВ.	– невозможность применения в СМУ и ночью; – возможность перенацеливания ракет на солнце и контрастные облака; – снижение вероятности поражения при пуске ракет в неблагоприятной фоновой обстановке; – невозможность поражения целей на высотах более 3000 (3500) м.

Способы использования слабых сторон ЗРК "Стрела–1" ("Стрела–1М")

для преодоления их противодействия:

1. Уход самолетов в сторону солнца, контрастных облаков;

2. Полеты в СМУ и ночью;

3. Выполнение полетов на высотах более 3500 м.

ЗРК "Стрела – 10 М2"

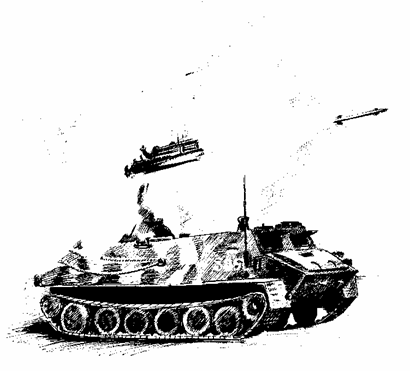

Рис.27. ЗРК " Стрела –10 М2"

ЗРК "Стрела – 10 М2" предназначен для уничтожения визуально наблюдаемых воздушных целей, летящих на высотах до 3500 м. со скоростью до 420 м\с. на встречных курсах и до 300 м\с. на догонных.

Состоит на вооружении армий стран–участниц бывшего Варшавского Договора и СССР.

ЗРК "Стрела – 10 М2" включает боевую машину (БМ) на базе гусеничного многоцелевого тягача МТ – ЛБ с четырьмя направляющими и зенитные управляемые ракеты. БМ – огневая единица, которая предназначена для транспортировки, пуска и кратковременного хранения ракет. На направляющих пусковой установки подвешиваются четыре ракеты в герметически закрытых контейнерах. ЗУР – одноступенчатая с пассивной ГСН. Головка самонаведения – одногироскопная, оптическая. Информация о цели, необходимая для формирования управляющего сигнала, поступает непосредственно от цели благодаря наличию энергетического и фонового контрастов между излучениями цели и окружающего фона.

Таблица 8.

Основные тактико – технические данные ЗРК "Стрела –10 М2"

Д пораж. , м.
Н пораж. , м.
V макс.цели , м/с
V средн. ракеты, м/с	550
Количество одновременно обстреливаемых целей одним комплексом	1
t p , с.	6
Боевая часть	оск. – фуг.
Вероятность поражения цели одной ракетой	0,4 – 0,6

Функционирование ЗРК

На аппаратуру автоматизированного приема с взводного (батарейного) КП или с ПУ ПВО по радио или по проводам поступает информация о цели в виде двоичного кода. Кодирование сигнала позволяет каждой боевой машине принимать назначенную ей цель.

По принятым координатам пусковое устройство БМ автоматически наводится на цель. При наличии ошибок в наведении пусковой установки на цель оператор может сделать доворот в сторону цели по информации, выдаваемой от устройства реализации целеуказания на оптический прицел. Пользуясь данной информацией, оператор наводит пусковую установку на цель и с помощью электрических приводов сопровождает ее. С выходом цели в зону пуска загорается сигнал "Зона", сигнализирующий о том, что пуск ракеты разрешен и блокировка пуска снята. Подготовка и пуск ракеты осуществляется в зависимости от режима работы (автоматический или одиночный). Ракета наводится на цель методом параллельного сближения по фотоконтрасному или инфракрасному каналу.

Сильные стороны	Слабые стороны
– способность ведения стрельбы как на встречу цели, так и вдогон; – наличие аппаратуры опознавания "свой–чужой"; – достаточно высокая помехозащищенность из–за наличия фотоконтрасного канала наведения; – возможность поражения целей на около звуковых скоростях полета.	– невозможность применения ЗРК в СМУ; – возможность перенацеливания ракет на солнце и другие источники излучения: – снижение вероятности поражения при пуске ракет в неблагоприятной фоновой обстановке; – невозможность поражения целей на высотах более 3500 м.

Способы использования слабых сторон ЗРК "Стрела – 10 М2"

для преодоления их противодействия:

1. Отстрел ЛТЦ большой мощности теплового излучения.

2. Уход самолетов в сторону солнца, пожаров или в облака.

3. Полеты в СМУ.

4. Выполнение полетов на Н > 3500 м.

2.1.2. ЗРК с полуактивной радиолокационной системой наведения

ЗРК "Спада"

Зенитный ракетный комплекс "Спада" предназначен для поражения низколетящих воздушных целей в любых метеоусловиях днем и ночью.

Находится на вооружении армии Италии.

Комплекс включает 2 прицепа, на одном из которых размещается ПУ с шестью ЗУР "Аспиде" в транспортно-пусковом контейнере, на другом – РЛС обнаружения воздушных целей с запросчиком "свой-чужой", РЛС наведения; КП батареи и пункт управления огневой секции.

Таблица 9.

Основные тактико-технические данные ЗРК "Спада"

		4000
Количество одновременно обстреливаемых целей.		1
		10 – 15
Вероятность поражения		0,75
	Диапазон частот, МГц	2000 – 4000
РЛС обнаружения	Длина волны (λ), см	8 – 15
		до 50
	Диапазон частот, МГц	4000 – 10000
РЛС наведения	Длина волны (λ), см	3 – 8
	Добн., км	30

Наведение ракеты на цель осуществляется с помощью РЛС наведения. На ракете имеется ГСН, вырабатывающая команды.

Сильные стороны	Слабые стороны
– всепогодность; – наличие системы опознавания; – высокая вероятность поражения.	– недостаточная помехозащищенность РЛС и ГСН; – уменьшенная дальность действия РЛС непрерывного излучения в условиях дождя, снегопада и тумана и невозможность поражения целей на дальностях менее 1700 м.

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Создание маскирующих помех РЛС целеуказания.

2. Выполнение полетов в дождь, снегопад и туман.

3. Выполнение полетов на Н>5500 м.

4. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Скайгард-Аспиде"

Зенитный ракетный комплекс "Скайгард-Аспиде" предназначен для поражения низколетящих воздушных целей в любых метеоусловиях днем и ночью.

Находится на вооружении армии Италии.

В своем составе ЗРК "Скайгард-Аспиде" имеет ПУ с размещенными на ней четырьмя ЗУР "Аспиде" в транспортно-пусковом контейнере, 35-мм спаренную зенитную пушку, систему управления огнем "Скайгард". Последняя состоит из РЛС обнаружения воздушных целей, РЛС наведения, телевизионного устройства и кабины управления.

Все вышеперечисленные элементы ЗРК смонтированы на двух бронеавтомобилях на гусеничном ходу или на двух прицепах.

Таблица 10.

Основные тактико-технические данные ЗРК "Спада"

		6000
Количество одновременно обстреливаемых целей одним комплексом.		1
		7
Вероятность поражения		0,75
	Диапазон частот, МГц	8600 – 9500
РЛС обнаружения	Длина волны (), см	3
		20
	Диапазон частот, МГц	8600 – 9500
РЛС наведения	Длина волны (), см	3
	Добн., км	20

Функционирование ЗРК "Скайгард-Аспиде"

Наведение ракеты на цель осуществляется по лучу радиолокационной станции с коррекцией ошибок по радиокомандам. На ракете установлена ГСН, вырабатывающая команды. В условиях хорошей видимости сопровождение цели может производиться оператором вручную с

помощью оптического устройства, а ракеты – автоматически, инфракрасным устройством. В этом случае система наведения чисто командная. В условиях хорошей видимости бронеавтомобиль с пусковой установкой может использоваться автономно, без системы управления стрельбой, установленной на другом бронеавтомобиле.

Сильные стороны	Слабые стороны
– всепогодность; – высокая мобильность ЗРК на автомобилях; – наличие системы опознавания; – высокая вероятность поражения.	– недостаточная помехозащищенность РЛС и ГСН; – уменьшенная дальность действия РЛС непрерывного излучения в условиях дождя, снегопада и тумана; – невозможность поражения целей на дальностях менее 1700 м; – повышенное время развертывания комплекса из походного положения в боевое при размещении на прицепах.

Способы использования слабых сторон ЗРК

для преодоления их противодействия:

1. Создание маскирующих помех РЛС целеуказания. Применение комплексов помех, перенацеливающих на подстилающую поверхность.

2. Выполнение полетов в дождь, снегопад и туман.

3. Выполнение полетов на Н>5500 м.

4. Выполнение в зоне поражения противоракетного маневрирования.

2.1.3. ЗРК с радиокомандной системой наведения

А) ЗРК с радиокомандной системой наведения при оптическом слежении за целью

ПЗРК "Блоупайп"

ПЗРК "Блоупайп" предназначен для борьбы с низколетящими воздушными целями в условиях хорошей видимости. Состоит на вооружении армий Великобритании, Канады.

ПЗРК "Блоупайп" включает носимую пусковую установку и ракету. Пусковая установка имеет пусковую трубу, которая используется и как контейнер для ракеты, блок наведения, включающий оптический прицел, аппаратуру системы опознавания "свой–чужой", устройство автоматического вывода ракеты на линию визирования цели и передатчик команд наведения. Комплекс состоит на вооружении огневого расчета в составе 3 человек. Расчет имеет бронетранспортер с боекомплектом 10 ракет.

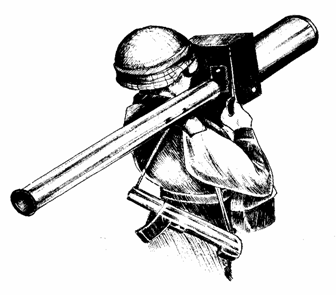

Рис.28. ПЗРК "Блоупайп"

На местности расчеты ПЗРК "Блоупайп" располагаются в боевых порядках прикрываемых подразделений сухопутных войск.

Таблица 11.

Основные тактико – технические данные ПЗРК "Блоупайп"

Д стр. , м
Д пораж. эф.., м	2500
Н пораж. ц. , м
V макс. , м/с
Количество одновременно обстреливаемых целей одним комплексом	1
t р , с	10
Боевая часть	оск. – фуг.
Вероятность поражения цели одной ракетой	0,3 – 0,5

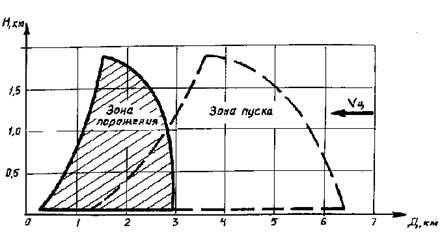

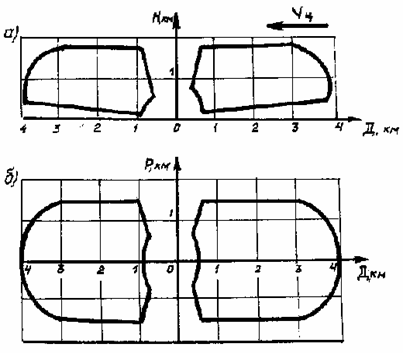

Рис.29. Зоны поражения ПЗРК "Блоупайл"

в вертикальной (а), горизонтальной (б) плоскости.

Рис.30. Зоны пуска и поражения военно-транспортных самолетов

ПЗРК "Блоупайп" в вертикальной плоскости

Функционирование ПЗРК "Блоупайп"

Цель обнаруживается и опознается расчетом визуально, после чего следует прицеливание и сопровождение цели.

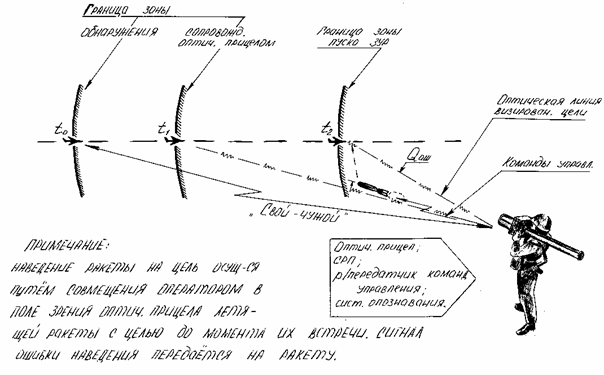

Рис.31. Функционирование системы управления ЗУР "Блоупайп".

После входа цели в зону пуска, что определяется оператором глазомерно, он осуществляет пуск ракеты. Первоначально ракета выводится на линию визирования пусковая установка – цель автоматически при слежении инфракрасного устройства за трассером ракеты. Через 1,5 – 2 с после пуска инфракрасное устройство отключается и применяется ручное управление ракетой, сущность которого состоит в том, что оператор отслеживает цель, удерживая ее в перекрестии визирного устройства. Ракета должна непрерывно находиться на линии визирования (наведение по методу "трех точек"). Если ракета отклоняется от линии визирования оператор, включением тумблера в соответствующую сторону, подает команды на доворот ракеты на линию визирования. При этом вырабатываются сигналы команд управления, которые передаются по радиолинии на ракету. Передача команд наведения осуществляется на частотах f=390 – 1650 МГц (5 фиксированных частот)

Сильные стороны	Слабые стороны
– высокая мобильность; – наличие устройства опознавания "свой–чужой"; – возможность поражения целей на ПМВ; – достаточно высокая вероятность поражения не маневрирующей цели.	– недостаточная помехозащищенность командной радиолинии управления ПЗРК; – невозможность использования ПЗРК без визуальной видимости; – существенное ограничение скорости поражаемых целей (220 м\с); – невозможность поражения целей на высотах более 1800 м.

Способы использования слабых сторон ПЗРК

для преодоления их противодействия:

1. Создание активных помех каналу передачи команд.

2. Выполнение полетов на Н > 1800 м

3. Выполнение полетов в облаках, при дожде или снегопаде, а также ночью.

ПЗРК "Джавелин"

Переносной зенитный ракетный комплекс "Джавелин" предназначен для поражения воздушных целей в условиях хорошей видимости на встречных и догонных курсах.

Находится на вооружении армии Великобритании.

В состав ПЗРК "Джавелин" входят: огневой комплект одноразового применения, состоящий из ЗУР и пусковой трубы, блок наведения многоразового использования и аппаратура опознавания "свой - чужой". На ракете - антенны.

На местности расчеты ПЗРК "Джавелин" располагаются в боевых порядках прикрываемых подразделений.

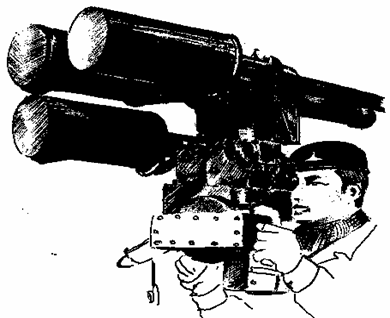

Рис.32 ПЗРК "Джавелин"

Таблица 12.

Основные тактико-технические данные ПЗРК "Джавелин"

Dстр. макс./мин., м	5500/300
Dпораж. эф., м	3000
Hпораж. макс./мин., м	2000/10
Vмакс. ракеты/цели, м/с	-/220
Количество одновременно обстреливаемых целей/	1
tp, с	10
Боевая часть	оск. – фуг.
Вероятность поражения цели одной ракетой	0,5

Функционирование ПЗРК "Джавелин"

Наведение на цель производится с помощью радиокомандной системы: сопровождение цели оператором – вручную, а выработка команд наведения – автоматически. Подрыв боевой части осуществляется с помощью неконтактного или контактного взрывателя (имеется самоликвидатор).

Сильные стороны	Слабые стороны
– высокая мобильность; – наличие устройства "свой - чужой"; – возможность поражения целей на ПМВ; – достоточно высокая вероятность поражения.	– недостаточная помехозащищенность командной радиолинии управления ПЗРК; – невозможность использования ПЗРК без визуальной видимости цели; – невозможность поражения самолетов на H > 2000 м; – существенное ограничение скорости поражаемых целей (220 м/с)

Способы использования слабых сторон ПЗРК "Джавелин"

для преодоления их противодействия:

1. Создание активных помех каналу передачи команд.

2. Выполнение полетов в облаках, при дожде или снегопаде, а также ночью.

3. Выполнение полетов на высотах более 2000 м.

ЗРК "Роланд – 1"

ЗРК "Роланд – 1" предназначен для поражения воздушных целей в условиях хорошей видимости. Находится на вооружении армий ФРГ, Франции. Система "Роланд– 1" включает пусковую установку с двумя ЗУР в транспортно- пусковом контейнере (8 в грузовом отсеке ПУ), РЛС обнаружения и аппаратуру наведения. Все элементы комплекса размещены на шасси французского боевого танка АМХ – 30. ЗУР "Роланд – 1" оснащена боевой частью кумулятивного действия с R _пораж. > 6 м.

Внешний вид ЗРК "Роланд –1" отличается от ЗРК "Роланд –2", отсутствием РЛС сопровождения целей и ракет.

Двухкоординатная РЛС обнаружения воздушных целей работает в импульсно – доплеровском режиме в диапазоне 1000 – 2000 МГц (20 – 80 см.) и выдает данные для выработки команд разворота пусковой установки и блока наведения. Станция имеет блок СДЦ и аппаратуру опознавания. При обнаружении воздушных целей аппаратура РЛС автоматически подает звуковой сигнал, что исключает необходимость постоянного наблюдения за индикатором РЛС. Станция имеет возможность обнаруживать цели в движении.

Аппаратура наведения ракеты включает блок наведения, вычислительное устройство и передатчик команд. Блок наведения имеет оптический прицел для сопровождения воздушной цели и инфракрасное устройство для определения отклонения ракеты от линии визирования цели, а также выработки сигналов для формирования команд наведения ракеты. Вычислительное устройство на основе данных блока наведения об угловой скорости поворота линии визирования цели и отклонения от нее ракеты вырабатывает команды наведения. Эти команды передаются на ракету с помощью микроволнового передатчика.

На местности ЗРК "Роланд – 1" располагаются побатарейно (повзводно)

Рис.33. Размещение на местности зрп ЗРК "Роланд – 1"

Таблица 13.

Основные тактико–технические данные ЗРК "Роланд – 1"

Д стр. , м
Д пораж. эф.., м		4000
Н пораж. ц. , м
V макс. , м/с
Количество одновременно обстреливаемых целей одним комплексом		1
t р , с		8 – 12
Боевая часть		кумулятив.
Вероятность поражения цели одной ракетой		0,5
РЛС	λ, см	22
обн. фирмы Томпсон	Д обн., км	18

Функционирование ЗРК "Роланд – 1"

Обнаружение и опознавание воздушных целей производится с помощью РЛС, по данным которой вырабатываются команды для разворота блока наведения ракет на пусковой установке в направлении на цель.

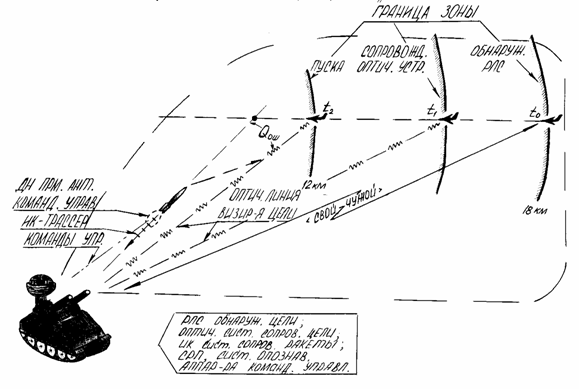

Рис.34. Функционирование системы управления ЗРК "Роланд – 1"

Слежение за целью осуществляется с помощью оптического устройства, за ракетой – по трассеру с помощью инфракрасного устройства. Оператор с помощью оптического устройства производит поиск цели на указанном РЛС азимуте и после обнаружения цели начинает следить за ней, удерживая ее в перекрестии прицела. Пусковая установка осуществляет поворот ракет по углу места синхронно с прибором управления. На определенной дальности оператор подает команду на подготовку одной из ракет к пуску. В момент входа цели в зону пуска, что определяется по дальности до цели с помощью РЛС обнаружения (оператору поступает световой сигнал), оператор производит пуск ракеты.

После пуска ракета входит в поле зрения телевизионного устройства, а изображение ее трассеров формируется на экране телевизионной трубки. Положение оптической оси телевизионного устройства совпадает с положением оптической оси прицела. При отклонении изображения трассера от центра экрана, что соответствует отклонению ракеты от оптической оси телевизионного устройства, вырабатывается сигнал на формирование вычислительным устройством команд наведения. Команды подаются на ракету. Оператор сопровождает цель перекрестием прицела до момента встречи с ней ракеты. Наведение производится по методу "трех точек".

Сильные стороны	Слабые стороны
– высокая мобильность; – наличие устройства опознавания "свой – чужой"; – возможность поражения цели на ПМВ; – достаточно высокая вероятность поражения неманеврирующей цели.	– недостаточная помехозащищенность РЛС ЗРК от активных помех; – невозможность поражения целей на дальность менее 500 м; – невозможность поражения целей на высотах более 5500 м; – невозможность применения в СМУ

Способы использования слабых сторон ЗРК "Роланд –1"

для их преодоления:

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н  5500 м.

3. Выполнение в зоне поражения противоракетного маневрирования.

ЗРК "Рапира – 1"

Зенитный ракетный комплекс "Рапира – 1" предназначен для поражения визуально наблюдаемых низколетящих воздушных целей. Находится на вооружении армий Великобритании, Турции.

В состав ЗРК "Рапира – 1" входит пусковая установка с четырьмя ракетами, РЛС обнаружения воздушных целей, аппаратура системы опознавания, счетно–решающее устройство и передатчик команд наведения, смонтированные на одноосном прицепе, выносной прибор управления, обеспечивающий оптическое ручное слежение за целью и телевизионное автоматическое слежение за ракетой, источник питания и боекомплект ракет, перевозимые на двухосном тягаче.

ЗРК "Рапира–1" создан в двух вариантах: буксируемом и самоходном.

На местности ЗРК "Рапира – 1"распологается побатарейно. Батарея может обеспечить прикрытие района размером 1015 км.

Рис.35. Размещение на местности зрп ЗРК "Рапира – 1".

Таблица 14.

Основные тактико – технические данные ЗРК "Рапира – 1"

Д стр. , м
Д пораж. эф.., м		350
Н пораж. ц. , м
Pмакс., км		6
V макс. , м/с
Количество одновременно обстреливаемых целей одним комплексом		1
t р , с		6 –7
Боевая часть		оск. –фуг.
Вероятность поражения цели одной ракетой		0,5 – 0.6
РЛС	λ, см	6 – 18
обн.	Д обн., км	11

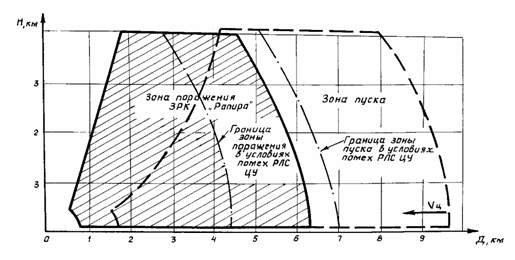

Рис.36. Зона пуска и поражения в вертикальной плоскости ЗРК "Рапира – 1".

Зона пуска в горизонтальной плоскости круговая.

Функционирование ЗРК "Рапира – 1"

Обнаружение и опознавание воздушных целей осуществляется с помощью РЛС, работающей в диапазоне 6 –18 см (1650 – 5200 МГц) с дальностью обнаружения целей около 11 км. Наведение ракеты на цель осуществляется радиокомандной полуавтоматической системой при визуальном слежении за целью с помощью оптического устройства и телевизионном слежении за ракетой. Обнаружив цель, РЛС подает сигнал тревоги и выдает данные целеуказания на прибор управления и пусковую установку. Наведение оптического прицела на цель и ее сопровождение производится оператором при помощи телевизионной системы. Положение ракеты определяется по трассеру, установленному в ее хвостовой части. Взрыватель контактный.

Сильные стороны	Слабые стороны
– высокая мобильность самоходных ЗРК; – наличие системы опознавания "свой–чужой"; – возможность поражения цели на ПМВ; – достаточно высокая вероятность поражения неманеврирующей цели.	– недостаточная помехозащищенность РЛС ЗРК от активных помех; – невозможность поражения целей на дальности менее 700 м; – невозможность поражения целей на высотах более 4000 м; – невозможность применения в СМУ; – сравнительно большое время развертывания из походного положения в боевое буксируемого комплекса "Рапира – 1" (до 15 мин)

Способы использования слабых сторон ЗРК "Рапира – 1"

для преодоления их противодействия :

1. Применение групповых и индивидуальных средств РЭБ.

2. Выполнение полетов на Н > 4000 м

3. Выполнение в зоне поражения противоракетного маневрирования.
